QVE卧式逆变器

2019-07-02 编辑：dede58.com

产品概述

QVE系列高频电力逆变器输出为纯正弦波，适用于直流电压为110V或220V,交流输入输出各为220V的场合；DCllOV和DC220V系列逆变电源专为发电厂、变电站、供电局等场所设计，广泛应用于110V或220V电力系統、监控、载波、继电保护及事故照明等场合.该供电系统可从电厂或变电站自有的直流屏取电，组成交直流双路供电的不间断供电系统.

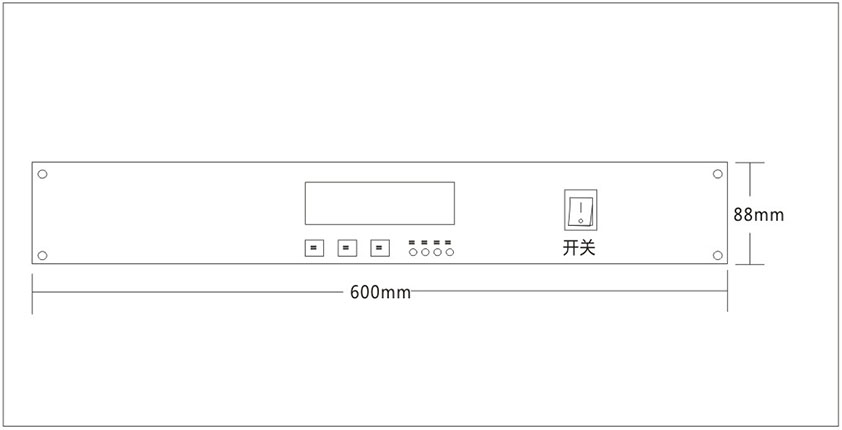

机箱外形与尺寸表

特点

QVE系列正弦波逆变器是为电力系统电网配电系统及邮电通讯事业的实际需要而设计，安装尺寸小，2U标准19英寸机架式设计，能满足IT时代对逆变器管理的自动化和网络化的需求，以及低噪音对办公室或机房工作人员的影响小。

正弦波逆变器采用先进的SPWM和CPU控制技术，控制精确.输入输出隔离，安全离效，可靠性好，尤其对感性负载的冲击承受能力强.该系列产品不仅体积小，重量轻，外形美观，安装维护简便，操作简单，噪音低，反灌杂音低，无污染，还具有实时数据采集和远程通讯功能，为广大系统用户实施网络管理和远程监控提供了便利.该逆变器不仅仅适用于通讯行业和电力行业，同时也适用于其它对供电品质要求较高的场合，还办公室自动化的理想的电源选择.

参数

型号	QVE500W--10000W
持续输出功率	1500W	10000W
转换效率	≥85%
输入电压	AC220V,DC24V,DC48VDC110V,DC22V,
输出电压	220VAC±5%
输出波形	正弦波THD≤1%（空载）THD≤3%（满载）
输出频率	50/60HZ±1%
空载输入电流	≤0.8A（24A）/≤0.6（48V）		≤1A(24V)/≤0.8（48V）
显示方式	点阵LCD
显示内容	工作状态（逆变/旁路/保护）、输入电压、输出电压、输出电流
太阳能充电电流	≤60A
市电充电电流	15A(24V)/10A(48V)
逆变/市电切换时间	≤10ms
充电方式	三段式充电
散热方式	强制风冷，智能控制风机
保护功能	过压、欠压、过载、短路、高温
保护显示	蜂鸣器+LED闪烁+LCD显示

工作方式

1、交流主供型(市电优先）

当市电正常时，由电网市电经过隔离模块后，经过逆变器稳压输出；

当市电异常或断电时，由电池组或直流电源逆变出纯正的交流电稳压输出；

市电恢复正常后，自动转为市电供电.

2、直流主供型(直流逆变优先）

当电池电压或直流电源输出电压正常时，由电池组或直流电源逆变出纯正的交流电稳压输出；

当电池电压或直流电源输出电压异常时，才转换成由电网市电经过隔离模块后，经过逆变器稳压输出；

当电池电压或直流电源输出电压恢复正常后，又自动转为直流逆变输出.

3、纯逆变型

逆变器只是把直流电转换为交流电，供交流负载用电或电池活化放电等场合使用.
